巴特高溫熔體泵PID控制系統操作使用手冊

來源：鄭州巴特熔體泵發布時間：2013-11-01 10:58:25 瀏覽次數：次

（本手冊須和儀表、傳感器使用說明書一起使用）

　　鄭州巴特熔體泵有限公司技術力量雄厚，有著多年開發、生產高溫熔體泵和控制系統經驗，為客戶提供及推薦各種有效且可靠的測量控制方法和成套控制系統，為客戶精密擠出提供高性能的生產設備。

　　承蒙惠購本系統不勝感激。敬請使用前先詳細的閱讀本手冊，以便正確使用。如遇不正常事項或意外，請與我們聯系。

一、系統介紹
本系統采用泰州海格儀表，大大提高了系統的實用性。控制系統具有顯示、控制、報警聯鎖功能。壓力測量選用高溫熔體壓力傳感器、溫度測量選用K型熱電偶、溫度控制器選用一體式 SSR 模塊。壓力控制的執行選用變頻電機。

二、系統安裝

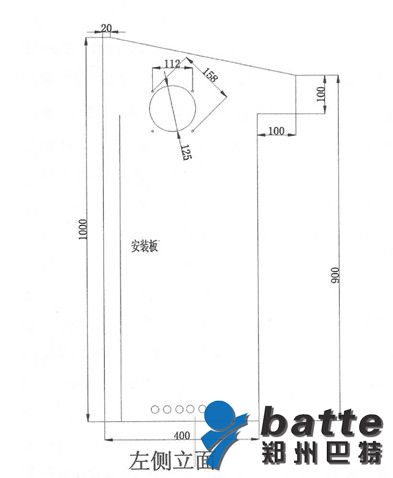

1、控制柜為落地式（見下圖），直接固定在地面上。用戶也可以自制底座。

2、將控制系統動力線從控制柜側面引入柜內，按照端子接線圖連接。
3、將溫度和壓力傳感器、加熱器、電機安裝在設備上。電纜從控制柜的側面引入柜內，（動力線.信號線分隔安裝）按照端子接線圖聯接。

安裝說明
1、電源進線 3 相四線 380V、熔體泵電機 3 相 0-380V；
2、泵體加熱器單相110-220V；
3、進、出口壓力檢測信號4-20mA ;
4、泵前、泵體、泵后溫度檢測信號 K 型熱電偶；
5、泵前、泵后加熱器單相 220V。

4、擠出機控制信號是開關量。（用于啟動和停止供料設備）
5、電機動力線按照說明書連接（開機前必須檢查電機絕緣，校正電機的正反轉）；壓力傳感器（4-20mA）信號正為紅線，信號負為黑線；溫度加熱器動力線（220V）不分正負，（但通電前必須檢查線路，保證沒有接地和短路）。
三、主要技術指標
測量精度 ±0.5%
控制精度 ±1%
保護方式斷路器短路保護 變頻器過載保護
熔斷器過流保護
使用環境環境溫度-10℃-50℃ 濕度小于 85RH 無凝露避免強腐蝕性氣體
供電電壓 380V/AC
額定容量 7.5KW
過程接口   壓力傳感器 M14X1.5 （外螺紋）
設備開孔 M14X1.5或1/2-20 UNF（內螺紋）
溫度傳感器 M12X1.25（外螺紋）
設備開孔 M2X1.25（內螺紋）
加熱器由用戶確定

四、系統參數設置
敬告！非工程技術人員不能修改系統參數，否則將造成控制錯誤更詳細的設置方法請咨詢我公司技術部門。

（1）設定鍵 set#sv設定；按set鍵，PV顯示器顯示su，SV顯示器個位數碼管閃爍可用其余三鍵修改，按SET鍵確認并返回至正常顯示，如果超過20秒無鍵動作，則自動返回正常顯示。
#按住SET鍵3秒即可進入?yún)?shù)層，要退出參數層也必須按住SET鍵超過3秒。
（2）A/M鍵
#在參數設定狀態下作移位鍵
（3）減數鍵
#在參數設定時作減數鍵。
（4）加數鍵
#在參數設定時作加數鍵

各模式功能

符號	名稱	設定范圍	說明
AL-1	第1報警	-1999+1999	第1報警設定值
SN	輸入類型	按信號而定	具體見輸入類型表
P-5H	高滿度顯示	按具體需要	可設定輸入信號的高滿度值

其他功能不做詳細說明（如需要可參照海格儀表說明書）

五、系統投運
設備安裝及參數設定完成后，系統即可投入運行。
1、開始對泵體前段、泵體、和泵體后段進行預熱。
2、   當泵體溫度達到設定值后，將主機和泵控制開關打開手動開始對系統加壓。
3、（入口壓力運行范圍2.5-4.5MaP）旋轉泵調速旋鈕使出口產生所需壓力（出口壓力可根據生產需要自行調整），系統即投入正常運行。
4、   在試運行過程中要注意觀察各個參數的變化情況，如有異常請重新切回手動控制。檢查原因及時排除。在緊急情況下可按下急停按鈕，系統停車。

六、隨機文件及附件
1、高溫熔體壓力傳感器          2支
2、溫度傳感器                  3 支
3、控制系統使用手冊            1 份
4、柜內接線端子圖              1份
